絕緣電阻測試是電氣設備安全維護中的核心環節，

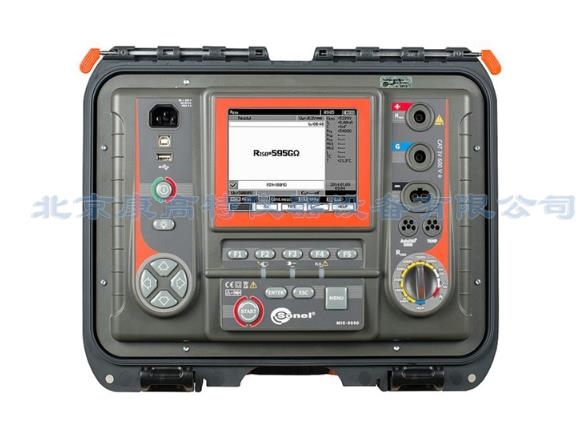

手持式絕緣電阻測試儀因其便攜性與易用性，成為電氣工程師現場作業的必要工具。本文將系統解析其工作原理與標準操作流程，幫助使用者獲得準確可靠的測量結果。
一、理解基本原理：直流高壓下的漏電流檢測
手持式絕緣電阻測試儀的核心原理源于歐姆定律（R=U/I）。儀器內部產生一個穩定的直流測試高壓，通過施加于被測物兩極間，并精確測量此時流經絕緣介質的微小漏電流值，最終計算出絕緣電阻值（單位：MΩ）。測試電壓越高，越能模擬高壓工作狀態下的絕緣性能，揭示潛在缺陷。
二、測試前準備：安全與設備檢查
安全第一：確保待測設備全部斷電，并與其他所有電路斷開連接。對含有電容器的設備，必須先行充分放電，防止殘余電荷損壞儀器或危及人身安全。
設備自檢（功能驗證）：
1.外觀檢查：確認測試線絕緣層完好，無破損老化。
2.開路測試：將測試線分開懸空，選擇額定電壓啟動測量，讀數應為“∞”或“OL”（超量程）。
3.短路測試：將L（線）端與E（地）端測試線短接，啟動測量，讀數應趨近于“0”。
4.電池檢查：確保儀器電量充足，低電量會影響輸出高壓的穩定性。
三、標準測量流程（五步法則）
第1步：連接測試線
1.將紅色測試線（高壓線）接入儀器的L（Line）端，另一端連接至待測設備的導體部分。
2.將黑色測試線（接地線）接入儀器的E（Earth）端，另一端連接至設備的接地外殼或指定參考地。
需要時（如消除表面泄漏影響），可將屏蔽端（GGuard）接至保護環。
第2步：選擇測試電壓
根據設備額定電壓或行業標準選擇測試電壓。基本原則是：測試電壓不應超過設備的額定耐壓強度。常見參考：
1.低壓設備（如家用電器、380V電機）：500V或1000V
2.中高壓設備（如開關柜、10kV電纜）：2500V或5000V
第3步：施加電壓并讀取穩定值
按下“TEST”按鈕開始測試。儀器自動施加高壓，屏幕顯示實時電阻值。保持測試電壓至少1分鐘，直至讀數基本穩定。該穩定值即為絕緣電阻值。
第4步：吸收比與極化指數（PI）測量（可選）
為判斷絕緣材料的潮濕或污染情況，可進行時序測量：
1.吸收比（DAR）：計算15秒時電阻值與60秒時電阻值的比值。
2.極化指數（PI）：計算10分鐘時電阻值與1分鐘時電阻值的比值。
PI值更能揭示絕緣體的整體質量，比值越大（通常要求>2），表明絕緣性能越好。
第5步：安全放電與拆線
完成測量后，先不要松開TEST按鈕，儀器會自動通過內部電路釋放被測設備上的電荷。也可使用外接放電棒進行放電。確認安全后，再拆卸測試線。
四、結果解讀與注意事項
1.合格標準：絕緣電阻值無統1絕對值，通常要求每千伏額定電壓不低于1MΩ，且需與歷史數據、同類設備數據橫向比較。出現顯著下降時，即使絕對值仍較高，也需警惕。
2.環境因素：濕度、溫度顯著影響測量結果。潮濕環境會使讀數偏低，報告中應記錄環境溫濕度。
3.數據記錄：詳細記錄測試電壓、穩定阻值、環境條件、測試時間，建立設備絕緣性能檔案。
熟練掌握手持式絕緣電阻測試儀的操作，不僅能有效評估電氣設備健康狀況，預防絕緣擊穿事故，更是保障電力系統安全穩定運行的重要技能。
